SPD-DC02测漏控制器输出的继电器触点信号，可与各种监控系统相整合，实现远程控制，以适应不同检测环境和等级要求。
SPD-DC02不定位测漏传感器是一款操作简单、性价比极高的液体泄漏检测设备，能通过面板上的拨码开关选择不同的反应灵敏度，以适应不同检测环境和等级要求。SPD-DC02测漏控制器输出的继电器触点信号，可与各种监控系统相整合，实现远程控制。
稳定可靠:
SPD-DC02不定位测漏控制器绝大部分选用进口元器件，既能保证检测时的高灵敏性，还能减少各种外界因素所造成的误报警，具有独特的防浪涌保护功能，并提供1组泄漏报警继电器。
可调性强:
SPD-DC02不定位测漏控制器面板上有一个2位4档拨码开关，用户可根据检测环境的等级要求来选择不同的反应灵敏度（调节范围在线缆长度的1cm—20cm内）。
简洁美观:

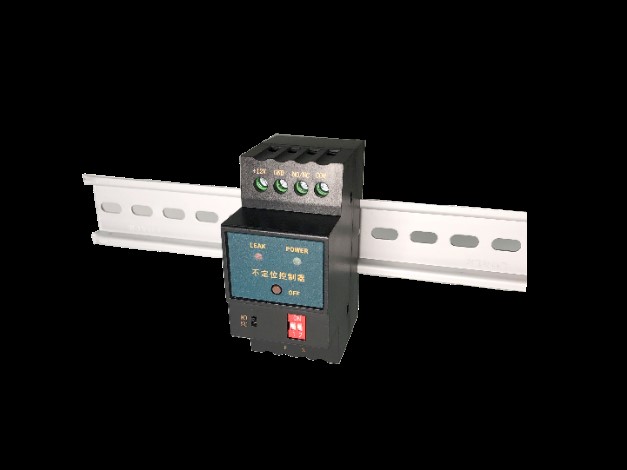

SPD-DC02不定位测漏控制器适用标准工业模块、DIN导轨安装，所有的现场接线均可以通过接线端子来轻松完成，当泄漏产生时，继电器动作、泄漏指示灯亮，排险后控制器各部位自动复位，回归正常状态，无需人工现场操作。
系统说明：
向日葵视频黄色网站科技不定位测漏检测系统，由控制器、引出线、感应线及相关配件构成。

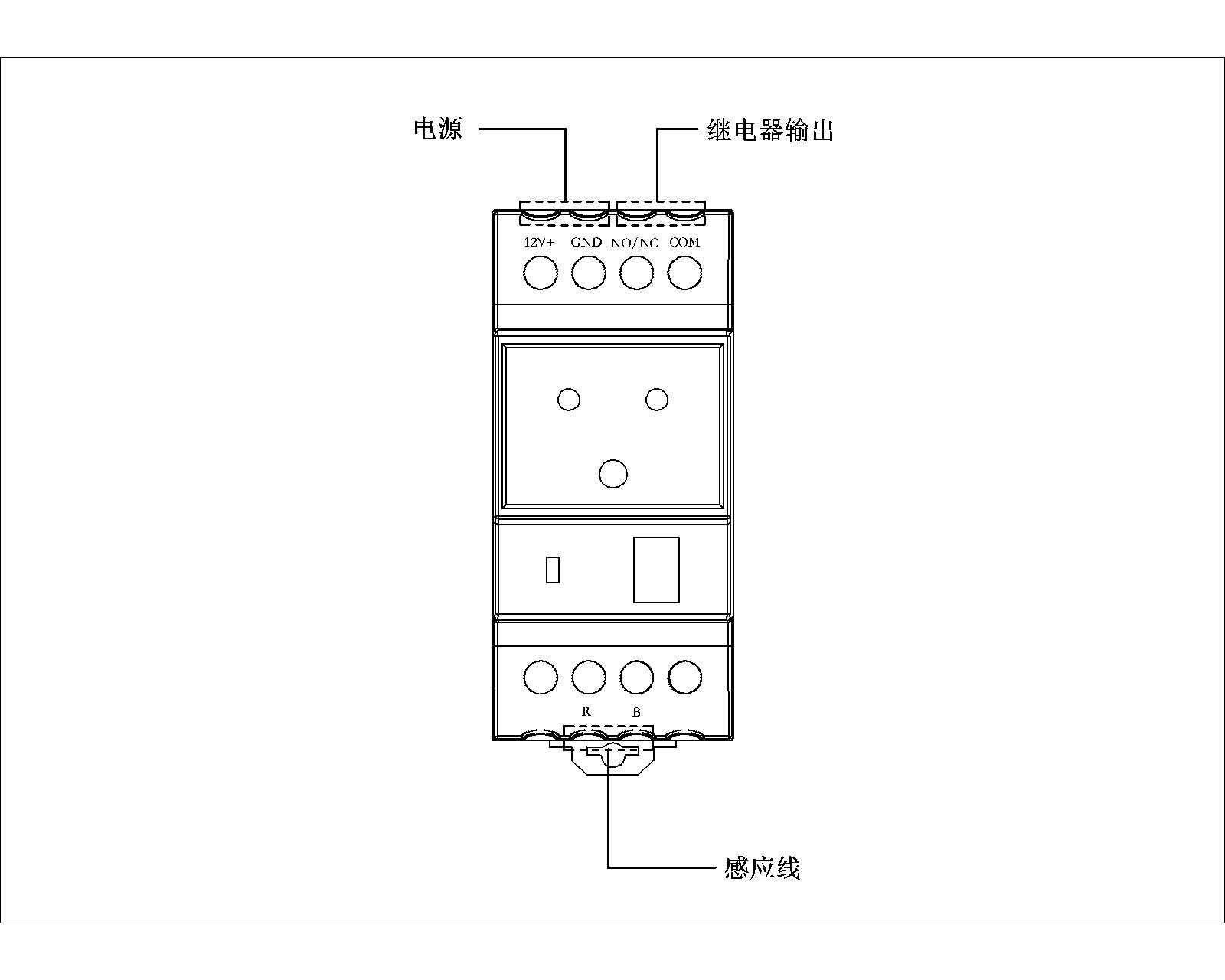

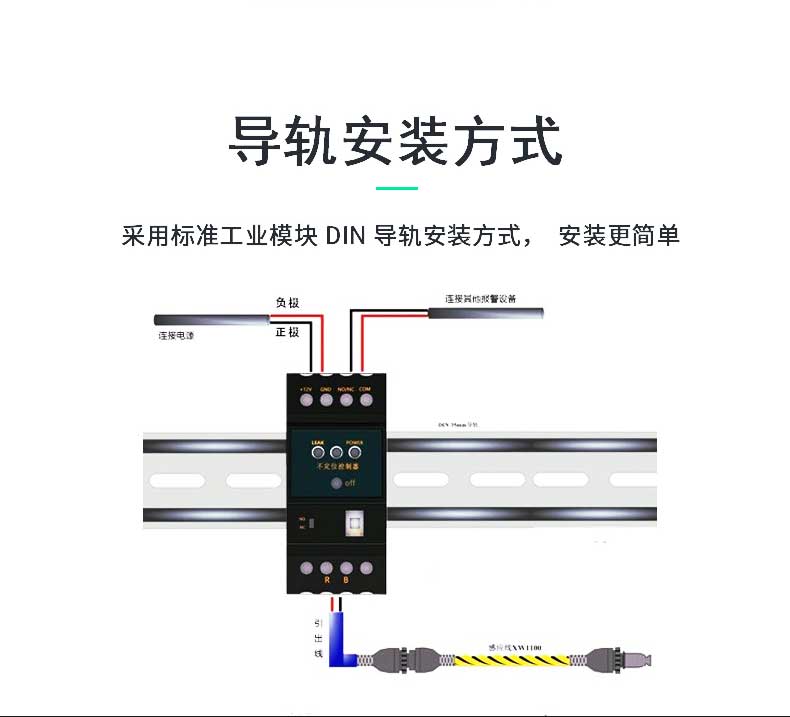

不定位测漏控制器SPD-DC02系统接线图
控制器SPD-DC02可依据继电器输出信号来控制外围设备如声光报警器、电话拨号器、开关量采集模块、短信模块等工作。
安装：
请将控制器安装于牢固的室内采集箱或机柜等易于维护检查的场所，安装位置应避免高温高湿，震动，腐蚀性气体环境及其他电子杂讯干扰源等。SPD-DC02 控制器扣装于标准的35毫米DIN导轨上，请在控制器电源断开的状态下进行接线。
注意事项：
SPD-DC02控制器为电子设备。应谨遵以下预防措施，以避免对电子部件造成损坏。
1、请勿对控制器进行改造或解体。
2、请不要用湿手接触控制器。
3、在安装机器前，对控制器的额定电压及电源电压进行确认。
4、当使用控制器输出接点时，对接点额定负载进行确认。
5、定期检查维护时请避免使用有机溶剂，应用干燥的棉纱进行擦拭。
6、避免接触金属锉屑、油脂、管道涂料及其它污染物。
接线步骤：
| 引出线 | 将引出线红、黑芯线分别接入控制器面板R、B处，再接入二芯正螺纹结构的检测线缆 SPD1100。 |
| 信号输出 | 输出常开、常闭触点信号既可接入监控系统，也可用于控制报警设备输出报警信号，当需要控制大电流设备时，务必增加继电器（如需要，应再加上接触器）以拓展触点负载能力，否则会烧坏控制器。 |
| 电源 | 按端子标识接入DC 9~30V电源，电压过低不能正常工作、过高会烧坏控制器 （工作电流15mA）。 |
| 灵敏度 | 拨码开关可调，1至4档检测灵敏度依次增高。 |

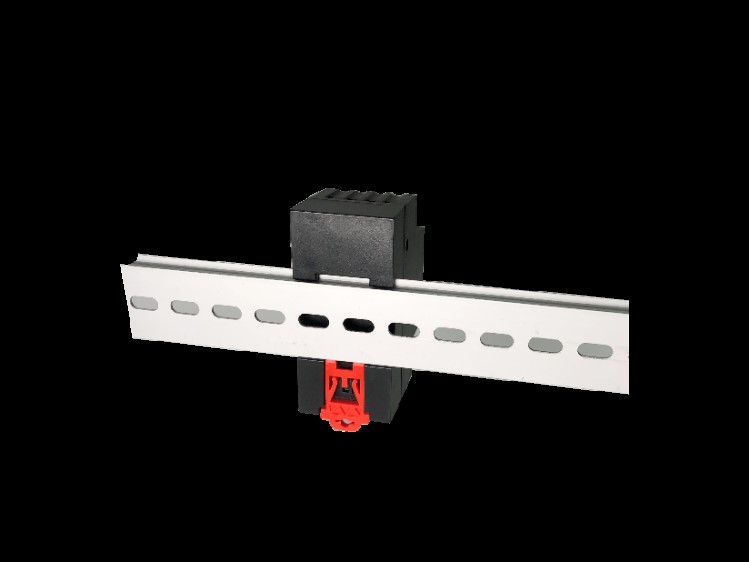

| 安装 | 拉开导轨释放阀，将控制器 SPD-DC02水平置于DIN 35mm工业导轨上，再锁紧释放阀即可。 |
调试说明：
控制器所有接线步骤完成后，即可按如下指导进行调试工作。当接通控制器电源时，POWER指示灯亮绿色。当未亮灯时可能是由于出现装置异常等，请与本公司联系。

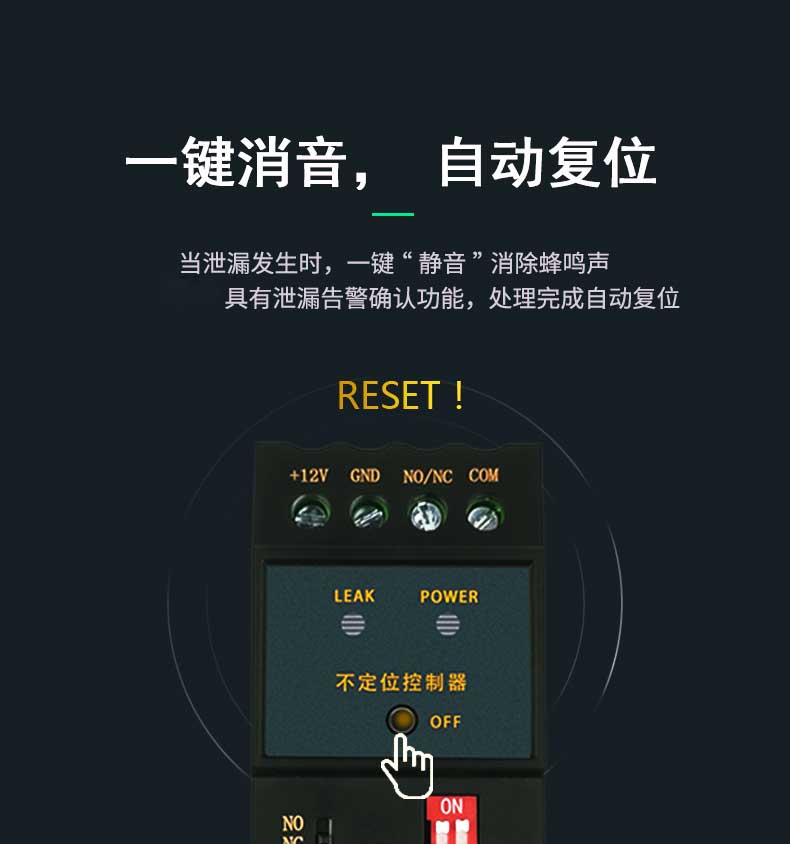

1、取少量的自来水（非净化处理水），将感应线浸没于水中，一秒钟后，继电器动作，LEAK指示灯亮红色，蜂鸣器响，按下OFF按键可消音。擦干线缆上的水后，继电器复位，LEAK指示灯灭。
2、控制器设置有一个灵敏度调节拨码开关，可适应不同环境下的漏液检测。1至4档检测灵敏度依次增强，出厂默认为第4档。各档位所对应的控制器反应灵敏度如下表。
| 自来水条件下 | ||
| 1 档 | 浸水报警长度>20cm | 参考阻值32KΩ |
| 2 档 | 浸水报警长度>6cm | 参考阻值90KΩ |
| 3 档 | 浸水报警长度>2cm | 参考阻值270KΩ |
| 4 档 | 浸水报警长度>1cm | 参考阻值500KΩ |

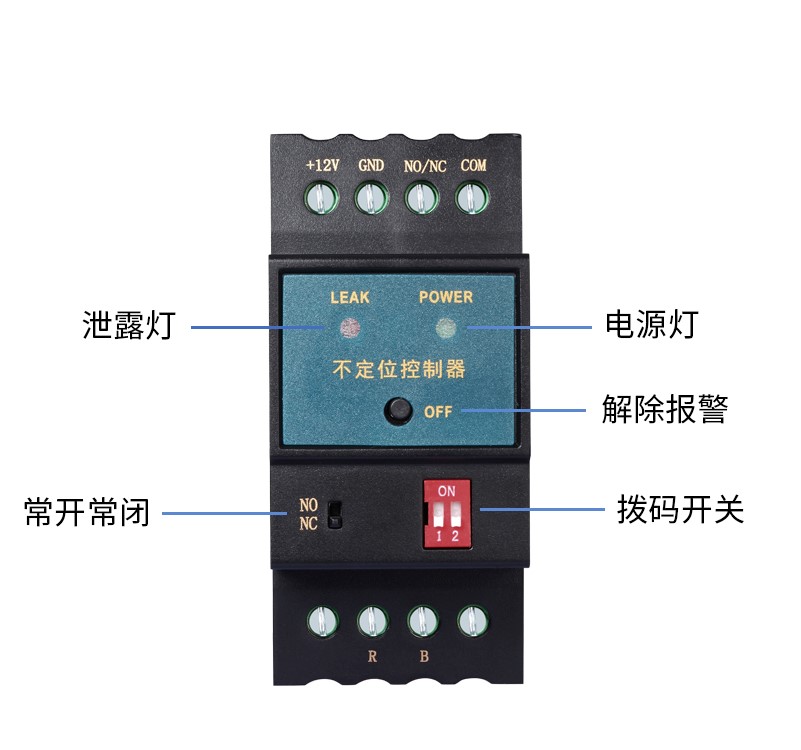

按键示意：

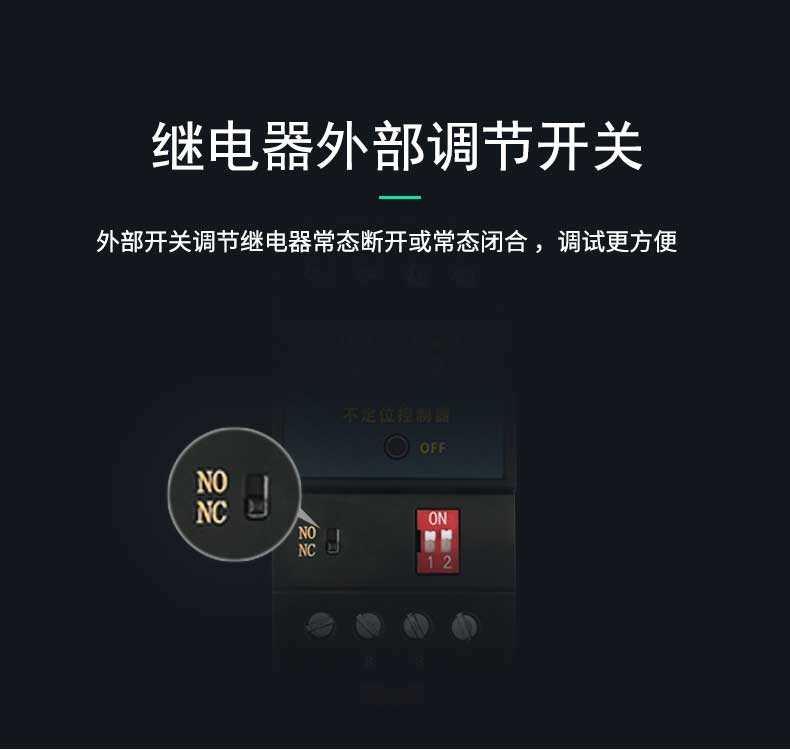

OFF轻触开关可在漏水状态下给蜂鸣器消音，NO/NC拨动开关可选择控制器继电器的输出方式，拨码开关调节检测灵敏度。
